Rangkaian Alat Kejut Listrik Sederhana

Rangkaian Alat Kejut Listrik Sederhana

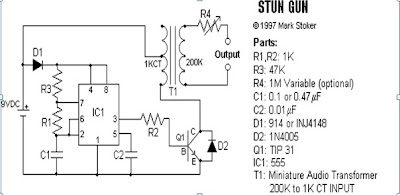

Rangkaian Alat Kejut Listrik Sederhana - Kali ini saya akan memposting rangkaian alat yang digunakan polisi Amerika untuk melumpuhkan penjahat, yaitu alat kejut listrik atau stun gun. Alat ini menggunakan sumber energi berupa baterai 9V, dan akan menghasilkan tegangan sebesar 20.000 volt, tetapi dengan arus yang sangat kecil (hanya beberapa mA saja).


Daftar komponen:

R1: 33KΩ Resistor
R2: 1KΩ Resistor
C1: 100nF Ceramic Capacitor
C2: 10nF Ceramic Capacitor
C3 - C10: 10nF 630V Mylar Capacitor
D1 - D8: 1N4007
Q1: BD679
IC1: NE555
SW1: Push Button Switch
T1: Trafo ferrit kecil

Cara kerja rangkaian Alat Kejut Listrik sebagai berikut, T1 akan menaikkan tegangan dari 9V menjadi ratusan volt. IC 555 digunakan sebagai oscilator gelombang kotak, yang kemudian diumpankan pada transistor BD679. Gelombang kotak inilah yang akan memanipulasi arus DC seolah-olah menjadi arus AC yang dapat menginduksi kumparan pada transformator. Dari trafo tegangan akan dinaikkan lagi menjadi 20kV dengan 8 stage voltage multiplier.

Jarak kedua elektroda paling tidak adalah 5mm, dengan tegangan sebesar itu, rangkaian ini dapat membuat otot menjadi kejang-kejang, maka dari itu anda harus berhati-hati dalam menggunakannya
